CRB-56上下驅動封箱機 中性
自動封箱機使用說明書
型號:CRB-56
北京燦榮機械設備有限公司
序言
感謝您購買本公司的紙箱自動封箱機.
本手冊就其基本結構、使用方法及操作注意事項加以說明，以利于安全、正確地使用機器，并提高機器的使用壽命，請在使用機器前詳細閱讀此手冊，請確保把手冊交到最終用戶手中，如果因技術更新導致本手冊內容有所變動，恕不另行通知。
CRB系列封箱機是以OPP帶為主要材料，對各類紙箱進行封底的機器.本機結構簡單，操作方便，易于維修，廣泛使用于各行各業，達到美觀、高效的理想效果。
安全事項：
.1操作本機臺前，操作員必須詳細閱讀使用操作說明；
.2操作人員在操作本機時，不得將身體部位置于機器運轉位置；
.3維修人員在維修保養前亦必須在進行詳細閱讀本使用操作說明；
.4裝卸膠帶及正常保養或維修時，請務必關閉電源、氣源，以策安全；
.5非經受訓煉過之人員，請勿隨意靠近或觸碰本機器；
目錄
1本機特性............................................................................. ............3
2機械結構及調節說明……………………………………… …….4
3機器操作流程………………………………………………… ….4
4貼帶器的調整及操作說明… …………………………………..5
5電路圖……………………………………………………… .…..8
6爆炸圖……………………………………………………………9
6.1機體部分爆炸圖及零件表…………………………………….9
6.2驅動帶部分爆炸圖及零件表………………………………….11
6.3帖帶器爆炸圖及零件表…………………………… …………13
1本機特性
本機是全自動封箱機功能的系列之產品，單機操作，經濟而又高效，是較為理想的封箱設備，主要參數如下：
封箱寬度：180mm~500mm（48mm貼帶器）
封箱高度：150mm~600mm
封箱長度：150mm~＋∝mm
臺面高度：550mm~720mm
外形尺寸：L1020 mm ×W900 mm ×H1450 mm（不含前后滾筒架）
封箱速度：0-18m/min
適用電源：220v 50HZ
適用膠帶： 48、60、72mm
機械重量：130kg
2. 機器結構及調整說明（見圖一）：
圖一
3. 機器操作流程
3.1 將已經裝箱好的紙箱先人工折蓋后送入封箱機，根據折好蓋后紙箱的寬度W和高度H，將機器的左右擋板通過寬度調節手柄調節到與紙箱寬度相同的寬度W，再將機器的上驅動帶通過高度調節手柄調節到與紙箱高度相同的高度H。如圖二所示：
3.2打開機器電源開關，逐個將折好蓋的紙箱送入封箱機中，在驅動帶的帶動下，完成紙箱上下貼封膠帶。如圖三示：
圖二
圖三
4 貼帶器的操作及調節 如圖四示：
4.1 首先，將新OPP膠帶卷放入芯軸上，如圖所示.第二，拉出膠帶，繞過滾花轉套再沿線繞過軸套，第三，繞過滾花轉軸,最后將膠帶穿過黑賽鋼內套穿出，如下圖所示。在整個過程中一定要注意，膠帶的粘性面一定要朝外。
圖4
4.2膠帶穿線圖 如圖5所示：
圖5
4.3膠帶位置調整 如圖6所示：
如果膠帶不在箱子的中心線上，，請參照下圖進行調整：松開螺母 ，然后調整鎖緊螺桿，從而可以調整膠帶位置
圖6
4.4膠帶張力調整 如圖7所示：
如圖所示調整固定軸的前后位置，改變擺桿長拉簧的彈力 ，從而控制膠帶張力的大小。
圖7
封箱貼帶異常排除說明
異常狀況 | 原因 | 排除方法 |
膠帶切不斷 | 刀片已不鋒利或膠帶膜卡住刀尖 | 更換刀片；擦干凈刀片及上油 |
膠帶已切斷但拖一節 | 刀座被卡住，動作不靈活或彈簧不夠緊 | 檢查貼帶器各部位螺絲，或調節拉簧彈力 |
膠帶有切斷但未貼合箱面 | 主拉簧太松，后輪反彈速度無法與皮帶速度吻合 | 適度鎖緊主拉簧螺絲 |
紙箱走至中間被卡住不動 | 主拉簧太緊，前輪被陷在中間 | 適度放松膠帶輪主拉簧 |
膠帶容易落 | 單向滾輪失去效能 | 更換新單向滾輪 |
封箱后箱體偏歪及箱蓋錯角 | 封箱前，箱蓋折平后兩側箱蓋應與箱體對齊平行才可推入封箱機進行封箱 | |
封箱后紙箱后段上的膠帶有皺紋或貼附下來的膠帶沒有平整 | 調節貼帶器上的固定軸增大的拉力，如圖7所示 |
5電路圖 如圖八所示：
圖八
6爆炸圖 （如圖九所示）
6.1 機體部分 ：
升降部分：
圖九
零件表 表一
序號ON | 圖形 DRAW | 型號 PARTNO | 名稱DESCRIPTION | 數量 QTY | 備注 MEMO |
1 |
| M16 | 腳輪 | 4 | 帶止動 |
| Castors | ||||
2 |
| GPA50P-03-01 | 調節機腳 | 4 |
|
| adjust undercarriage | ||||
3 |
| GPA50P-03-03 | 機腳 | 4 |
|
| undercarriage | ||||
4 |
| GPA50P-03-04 | 支架 | 2 | |
| bracket | ||||
5 |
| GPA50P-03-05 | 支架 | 2 | |
bracket | |||||
6 |
| GPA50P-03-06 | 軸 | 12 |
|
| axle | ||||
7 |
| GPA50P-03-07 | 軸筒 | 12 |
|
| beam barrel | ||||
8 |
| GPA50P-03-08 | 軸套 | 62 |
|
| bushing | ||||
9 |
| GPA50P-03-09 | 軸承座 | 2 | |
| unit bearing | ||||
10 |
| GPA50P-03-10 | 絲杠 | 1 | |
| screw rod | ||||
11 |
| GPA50P-03-11 | 絲杠 | 1 | |
| screw rod | ||||
12 |
| GPA50P-03-12 | 軸承座 | 2 | |
| unit bearing | ||||
13 |
| GPA50P-03-13 | 機架 | 1 |
|
| frame | ||||
14 |
| GPA50P-03-15 | 卡板 | 2 |
|
| catch plate | ||||
15 |
| GPA50P-03-16 | 鎖絲 | 7 |
|
| pin | ||||
16 |
| 06B | 鏈條 | 1 | |
| cylinder | ||||
17 |
| GPA50P-03-17 | 鏈輪 | 2 |
|
| chain wheel | ||||
18 |
| GPA50P-03-18 | 蓋板 | 1 |
|
| cover plate | ||||
19 |
| GPA50P-03-19 | 立柱 | 2 |
|
| upright column | ||||
20 |
| GPA50P-03-20 | 絲杠 | 2 |
|
| screw rod | ||||
21 |
| GPA50P-03-21 | 升降牙管 | 2 |
|
| Sliding base | ||||
22 |
| 手柄 | 2 |
| |
| handle | ||||
23 |
| GPA50P-03-262 | 壓塊 | 2 |
|
| lock block | ||||
24 |
| GPA50P-03-272 | 壓輪桿 | 2 |
|
| adjuster lever | ||||
25 |
| GPA50P-03-282 | 壓輪 | 2 |
|
| clanying roller | ||||
26 |
| GPA50P-03-312 | 壓輪桿 | 1 |
|
| adjuster lever |

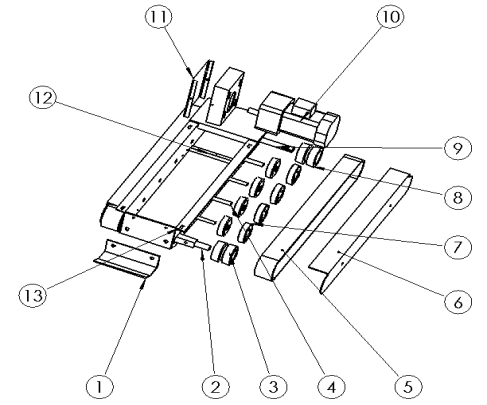

6.2 驅動帶部分 如圖十、表二所示：
圖十
零件表 表二
序號ON | 圖形 DRAW | 型號 PARTNO | 名稱DESCRIPTION | 數量 QTY | 備注 MEMO |
1 |
| 導板 | 1 |
| |
| guide plate | ||||
2 |
| GPA50P-02-01 | 被動軸 | 1 |
|
| driven axle | ||||
3 |
| GPA50P-02-02 | 被動輪 | 2 |
|
| driven wheel | ||||
4 |
| GPA50P-02-03 | 雙孔惰輪軸 | 8 |
|
| pin roll | ||||
5 |
| 皮帶 | 2 |
| |
| Belt | ||||
6 |
| GPA50P-02-04 | 皮帶蓋 | 2 |
|
| cover plate | ||||
7 |
| GPA50P-02-05 | 惰輪 | 16 |
|
supporting roller | |||||
8 |
| GPA50P-02-06 | 主動輪 | 2 |
|
| drive wheel | ||||
9 |
| GPA50P-02-07 | 主動軸 | 1 |
|
| driving axle | ||||
10 |
| YN90-120 | 電機 | 1 |
|
| Motor | ||||
11 |
| GPA50P-02-08 | 電機蓋板 | 1 |
|
| cover plate | ||||
12 |
| GPA50P-02-09 | 小蓋板 | 1 |
|
| cover plate | ||||
13 |
| GPA50P-02-10 | 上支架 | 1 |
|
| bracket |
6.3貼帶部分 如圖十一、表三所示：
圖十一
零件表 表三
序號 | 物料編碼 | 圖形 | 圖號 | 名稱 | 數量 |
1 | BJ-FJX-01-T001 |
| FX03-01-01 | 安裝板A | 1 |
2寸共用 | |||||
2 | BJ-FJX-01-T002 |
| FX03-01-02 | 安裝板B | 1 |
2寸共用 | |||||
3 | JJ-FJX-01-0001 |
| FX03-01-03 | 六角固定軸 | 1 |
4 | JJ-FJX-01-T002 |
| FX03-01-04 | 切刀拉簧軸 | 2 |
2寸共用 | |||||
5 | JJ-FJX-01-T003 |
| FX03-01-05 | 切刀架定位螺母 | 2 |
2寸共用 | |||||
6 | JJ-FJX-01-0004 |
| FX03-01-06 | 單向輪軸 | 2 |
7 | JJ-FJX-01-0005 |
| FX03-01-07 | PE輪 | 1 |
8 | JJ-FJX-01-0006 |
| FX03-01-08 | 單向輪 | 1 |
9 | JJ-FJX-01-T008 |
| FX03-01-09 | 貼帶器固定螺絲 | 4 |
2寸共用 | |||||
10 | JJ-FJX-01-0009 |
| FX03-01-10 | 主拉簧軸 | 1 |
11 | JJ-FJX-01-0010 |
| FX03-01-11 | 毛刷固定軸 | 1 |
12 | JJ-FJX-01-0011 |
| FX03-01-12 | 毛刷 | 1 |
13 | BJ-FJX-01-T003 |
| FX03-01-13-1 | 切刀板 | 2 |
2寸共用 | |||||
14 | JJ-FJX-01-0012 |
| FX03-01-13-2 | 切刀架固定軸 | 1 |
15 | JJ-FJX-01-T013 |
| FX03-01-13-3 | 護刀蓋軸套 | 2 |
2寸共用 | |||||
16 | JJ-FJX-01-0014 |
| FX03-01-13-4 | 護刀蓋固定軸 | 1 |
17 | JJ-FJX-01-T015 |
| FX03-01-13-5 | 切刀架檔圈 | 2 |
18 | BJ-FJX-01-T004 |
| FX03-01-13-6 | 延伸片 | 2 |
2寸共用 | |||||
19 | JJ-FJX-01-T016 |
| FX03-01-13-7 | 切刀架檔圈銅套 | 2 |
20 | BJ-FJX-01-0005 |
| FX03-01-13-8 | 護刀蓋 | 1 |
21 | JJ-FJX-01-0017 |
| FX03-01-13-9 | 護刀棉墊 | 1 |
22 | BZ-DJP-01-0018 |
| FX03-01-13-10 | 刀片 | 1 |
23 | JJ-FJX-01-0019 |
| FX03-01-13-11 | 刀片固定板 | 1 |
24 | JJ-FJX-01-T020 |
| FX03-01-13-12 | 切刀架補強圈 | 2 |
2寸共用 | |||||
25 | BJ-FJX-01-T006 |
| FX03-01-14-1 | 前擺臂 | 2 |
2寸共用 | |||||
26 | JJ-FJX-01-T030 |
| FX03-01-14-12 | 前擺臂固定軸套 | 2 |
2寸共用 | |||||
27 | JJ-FJX-01-0021 |
| FX03-01-14-2 | 前膠輪固定軸 | 2 |
28 | JJ-FJX-01-0024 |
| FX03-01-14-4 | 膠定型座固定軸 | 2 |
29 | JJ-FJX-01-0025 |
| FX03-01-14-5 | 后擺臂主拉簧軸 | 1 |
30 | JJ-FJX-01-0026 |
| FX03-01-14-6 | 小滾花輪 | 1 |
31 | JJ-FJX-01-0027 |
| FX03-01-14-20 | 小PE輪 | 1 |
32 | BJ-FJX-01-0007 |
| FX03-01-14-7 | 前擺臂限位板 | 各1 |
33 | BJ-FJX-01-0008 |
| FX03-01-14-8 | 膠定型座 | 1 |
34 | JJ-FJX-01-0028 |
| FX03-01-14-9 | 膠帶頂架固定套 | 2 |
35 | JJ-FJX-01-0029 |
| FX03-01-14-10 | 膠帶頂架固定軸 | 2 |
36 | BJ-FJX-01-T009 |
| FX03-01-14-11 | 膠定型片 | 1 |
2寸共用 | |||||
37 | JJ-FJX-01-0031 |
| FX03-01-14-13 | 前擺臂固定軸 | 1 |
38 | BJ-FJX-01-T010 |
| FX03-01-14-14 | 連桿 | 2 |
2寸共用 | |||||
39 | BJ-FJX-01-T011 |
| FX03-01-14-15 | 后擺臂 | 2 |
2寸共用 | |||||
40 | JJ-FJX-01-T033 |
| FX03-01-14-17 | 后擺臂固定套 | 2 |
2寸共用 | |||||
41 | JJ-FJX-01-T032 |
| FX03-01-14-16 | 后擺連桿螺釘 | 2 |
2寸共用 | |||||
42 | JJ-FJX-01-T034 |
| FX03-01-14-18 | 后擺臂連桿軸套 | 2 |
2寸共用 | |||||
43 | JJ-FJX-01-T007 |
| FX03-01-08-01 | 單向輪銅套 | 1 |
2寸共用 | |||||
44 | SJ-TLL-03-0002 |
| FX03-01-14-3 | 貼帶外膠輪 | 2 |
45 | JJ-FJX-01-0022 |
| FX03-01-14-3A | 膠輪固定套A1 | 2 |
46 | JJ-FJX-01-0023 |
| FX03-01-14-3B | 膠輪固定套A2 | 2 |
47 | JJ-FJX-01-T035 |
| FX03-01-15 | 后擺臂限位輪 | 2 |
10孔2寸共用 | |||||
48 | JJ-FJX-01-T036 |
| FX03-01-14-20 | 連桿限位輪 | 1 |
8孔2寸共用 | |||||
49 | SJ-JLL-01-0037 |
| FX03-01-19 | 3寸膠帶座 | 1 |
50 | JJ-FJX-01-0015 |
| FX03-01-23 | 前帶座固定軸 | 1 |
51 | JJ-FJX-01-T042 |
| FX03-01-24 | 膠帶座固定軸螺母 | 1 |
2寸共用 | |||||
52 | JJ-FJX-01-T040 |
| FX03-01-22 | 膠帶座固定檔膠片 | 1 |
2寸共用 | |||||
53 | JJ-FJX-01-T039 |
| FX03-01-21 | 膠帶座固定檔片 | 1 |
2寸共用 | |||||
54 | JJ-01-0018 |
| FX03-01-20 | 膠帶座限位片 | 1 |
55 | BJ-FJX-01-T012 |
| FX03-01-18 | 膠帶座固定板 | 1 |
56 | JJ-THL-10-0007 |
| FX03-01-14-23 | 膠帶座壓簧 | 1 |
57 | JJ-THL-10-0004 |
| FX03-01-14-21 | 膠帶定型座扭簧 | 1 |
58 | JJ-THL-10-0002 JJ-THL-10-0008 |
| FX03-01-17B | 主拉簧上/下 | 1 |
FX03-01-17A | |||||
59 | JJ-THL-10-0005 |
| FX03-01-14-28 | 膠帶定型片扭簧 | 1 |
60 | JJ-THL-10-0003 |
| FX03-01-14-20 | 護刀蓋扭簧 | 1 |
61 | JJ-THL-10-0006 |
| FX03-01-14-22 | 膠輪壓簧 | 2 |
62 | JJ-THL-10-0001 |
| FX03-01-16 | 切刀拉簧 | 2 |
